Solabsorb Zonnecollector Type 1001

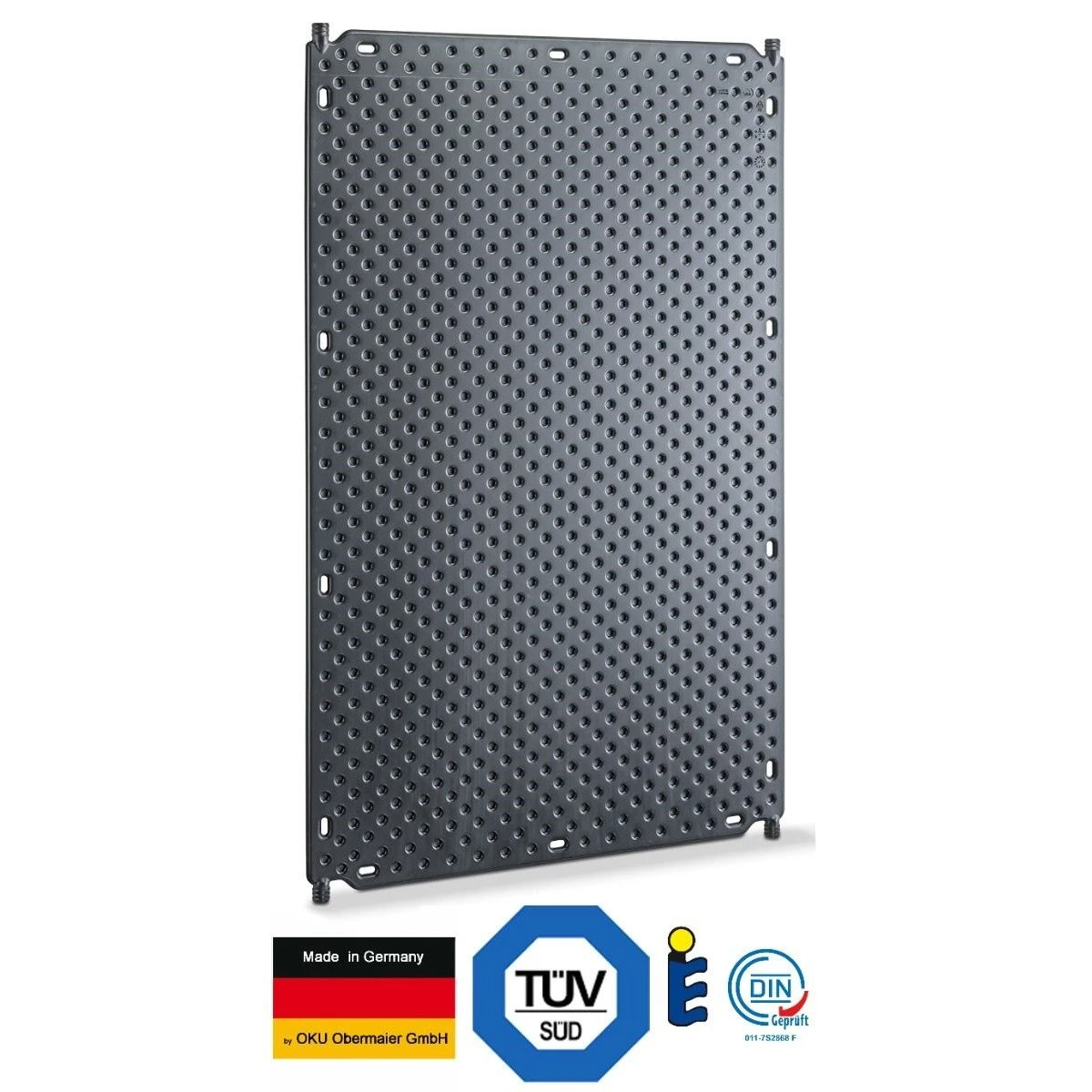

Solabsorb zonnecollector type 1001 tussenpaneel

Het type 1001 Solabsorb zonnecollector paneel is het tussen paneel wanneer je een solar verwarming systeem maakt met meer dan 2 zonnecollectoren onder elkaar. Op de foto’s ziet u de geadviseerde opbouw.

Technische eigenschappen van de Solabsorb zonnecollector type 1001

• Afmetingen van de zon collector : 1280mm x 820mm
• Oppervlakte per paneel : 1.05m²
• Aansluiting : 4 x 25mm
• Materiaal : HDPE – High Density Poly Ethyleen
• Chloorwater en zoutwater resistent
• Gewicht : 5,8kg per m²
• Waterinhoud van 1 Solabsorb zonnecollector type 1001 : 5,8l per m²
• Zeer laag drukverlies : 0.003 bar bij een debiet van 200L per uur per m²
• Getest bij 4.5 bar (zwembadfilterinstallatie = 0,8 – 1,5 bar)
• Ideale werkomstandigheden : 40°C bij 1.2 bar
• Zeer temperatuur resistent : -50° en 115°C
• Warmtecapaciteit : 0,5 – 0,6 kWh/m²

Solar zwembadverwarming met 5 jaar garantie

Het HDPE zonnepaneel voor het opwarmen van uw zwembadwater is van zeer hoge kwaliteit en gemaakt in Duitsland. HPDE is een zeer inert en duurzaam materiaal. Het is onbreekbaar en zorgt daarom voor een zeer lange levensduur. Er is 5 jaar garantie op de zonnecollector.

Opbouw en installatie van de zonnecollector

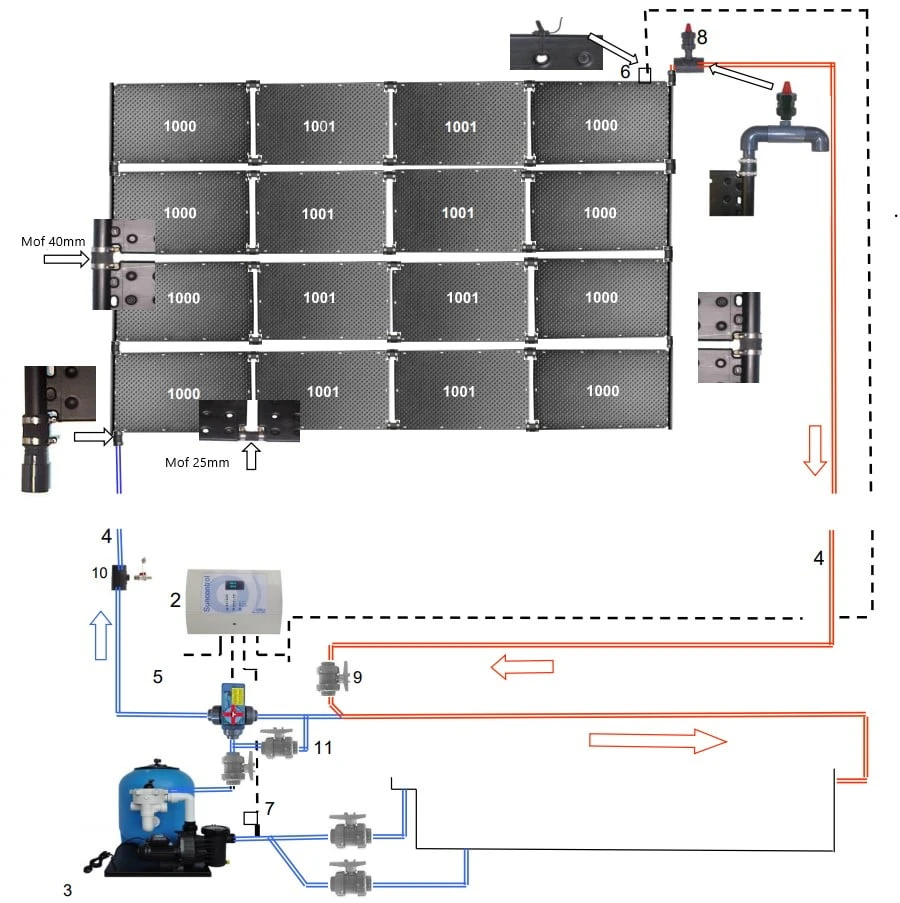

Combinatie type 1000 en type 1001

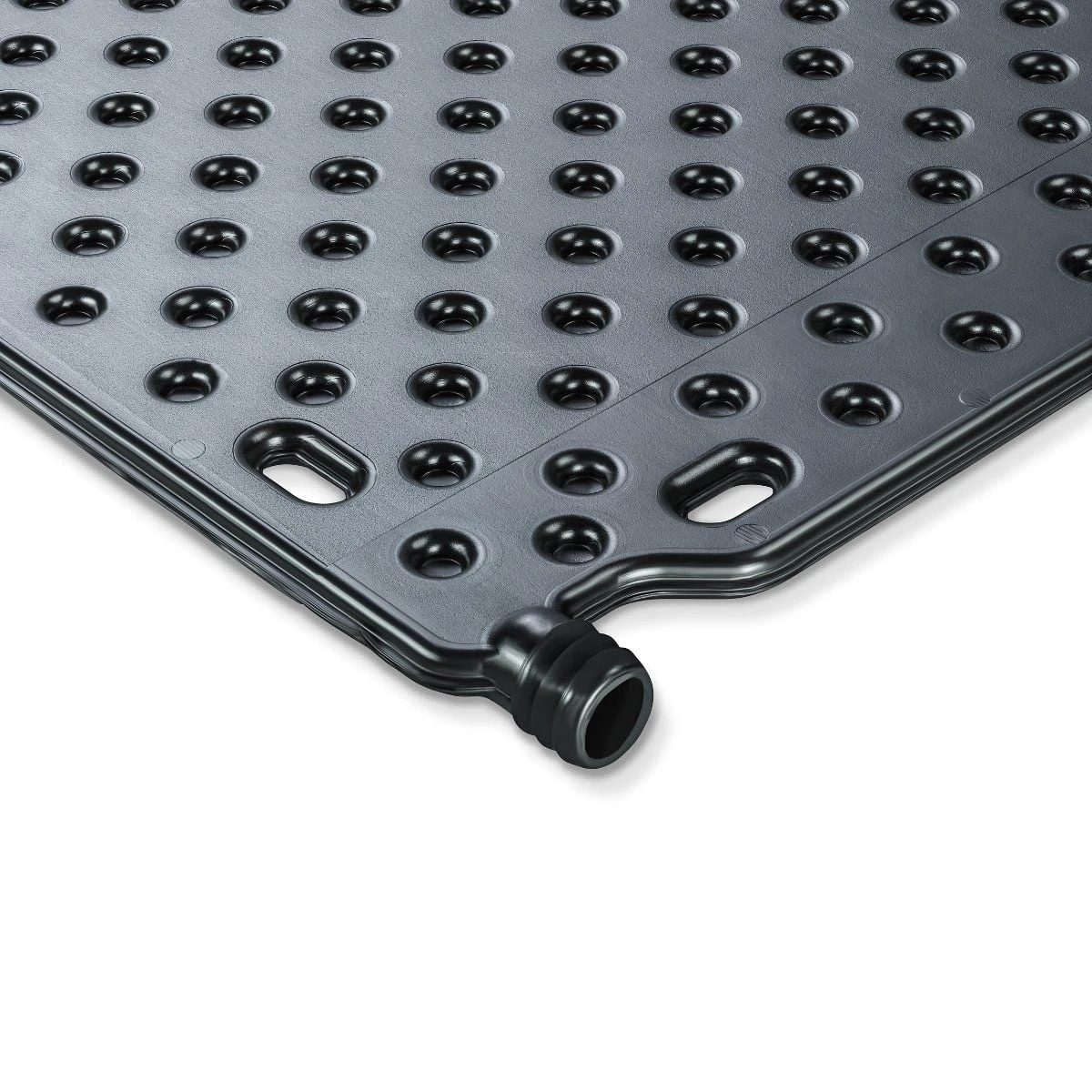

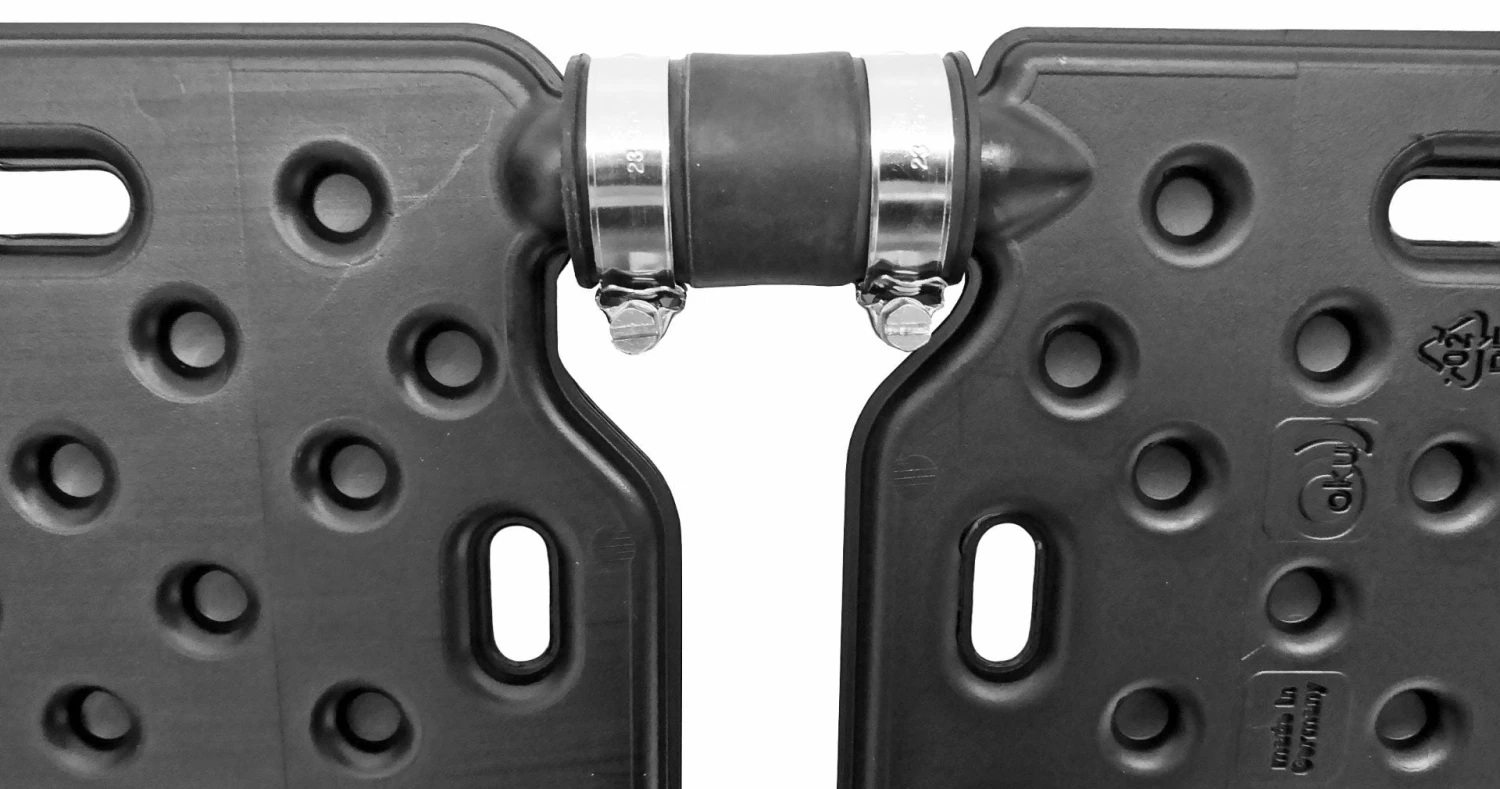

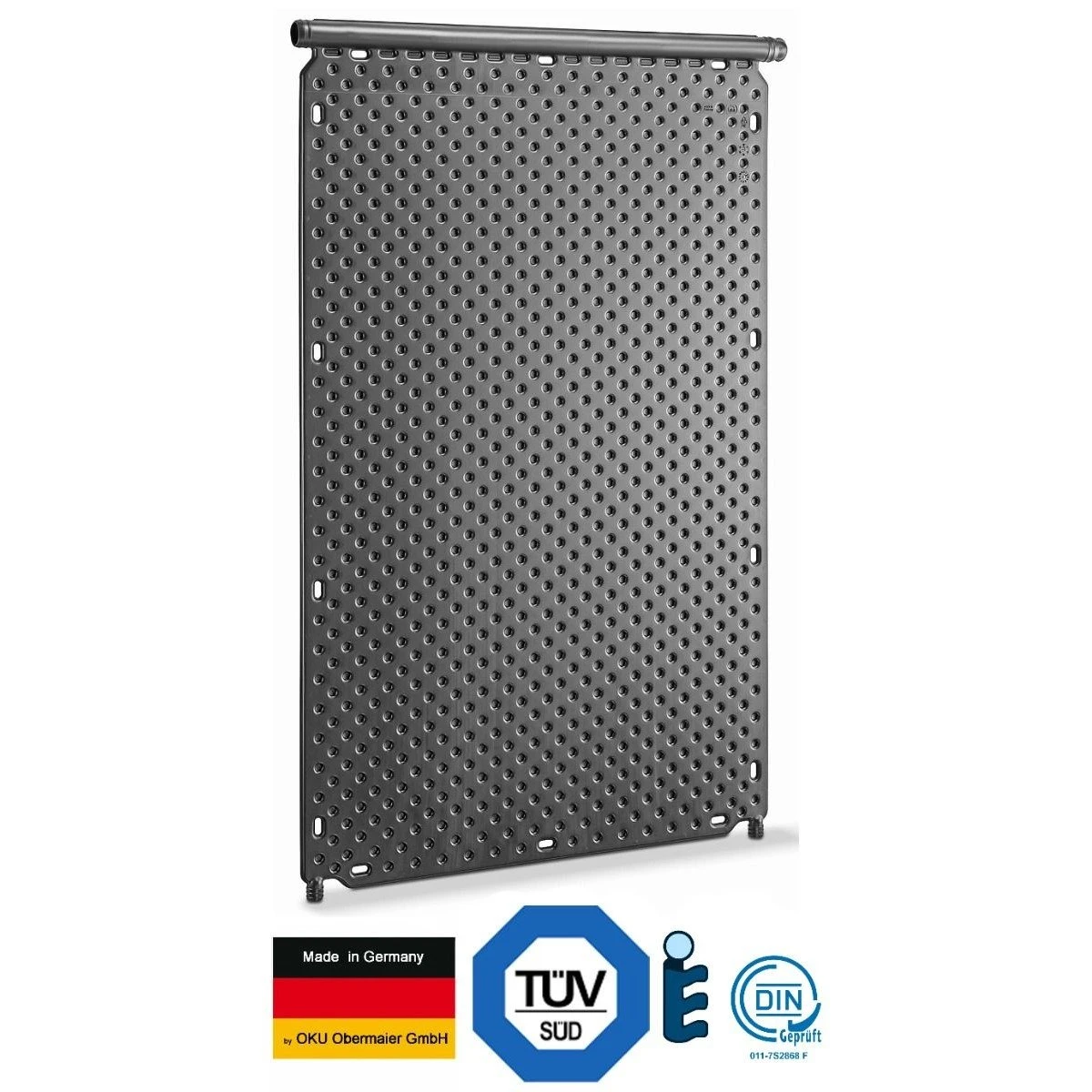

De Solabsorb zonnecollectoren type 1001 worden gebruikt als tussen paneel in een systeem met aan de 2 uiteinden een Solabsorb paneel met collectorbuis (Solabsorb zonnecollector type 1000) van 40mm. Dus er tussen plaats je dit type 1001 paneel. Het paneel heeft 4 uiteinden met diameter van 25mm en kan aan elkaar gekoppeld worden met de EPD moffen van 25mm. Het is eenvoudig opgebouwd en samengesteld met zeer duurzame en onverslijtbare kwalitatieve onderdelen.

U kan het OKU zonnecollectoren systeem zowel horizontaal als verticaal plaatsen. Het Solarsorb paneel type 1002 gebruikt u als u bv 1 lange rij wil maken, dus zonder tussen panelen (type 1001).

De montage vraag wat behendigheid. Het is een solar zwembadverwarming voor de handige doe het zelver. Vooreerst maak je de zonnecollector vast op het dak met universele dak haken. Daarna verstevig je de bevestiging met RVS of Gegalvaniseerde bevestigingslinten. Daarvoor zijn openingen op de zijkant van de collector voorzien.

Hoeveel zonnecollectoren hebt u nodig

De hoeveelheid is sterk afhankelijk van de ligging van uw zwembad, het type afdekking op uw zwembad, hoe lang u wenst te zwemmen en welke temperatuur u wenst. We adviseren steeds extra zonnecollectoren te voorzien om comfortabel op te warmen. Een handige regel is 1/2 van het wateroppervlak van uw zwembad.

VOORBEELD :

• zwembad van 8 x 4 = 32 m²
• 1/2 van 32 m² = 16 m²
• 1 solabsorb OKU zonnecollector is 1.05 m²
• u hebt dus 15 zonnecollectoren nodig

De zwembad water temperatuur die u kan behalen met dit aantal is 28°C tijdens het zomer seizoen.

Hebt u SOLAR rolluik en bijvoorbeeld een zwembad die geïsoleerd is zal dit ruim voldoende zijn. Gebruikt u bv enkel een zomerzeil en is het zwembad niet geïsoleerd dan zal u er meer nodig hebben. In het voorjaar Maart/April zal u de pomp meer uren moeten laten circuleren om deze temperatuur te behalen dan in de maanden Juli/Augustus.

Het voordeel is de gratis verwarming van uw zwembadwater, het nadeel is de afhankelijkheid van de zon. Wens u zekerheid van zwembadwater met een temperatuur van 28°C onafhankelijk van de zon, dan kan u kiezen voor een warmtepomp.

Sturing met 3 weg kraan of circulatie pomp

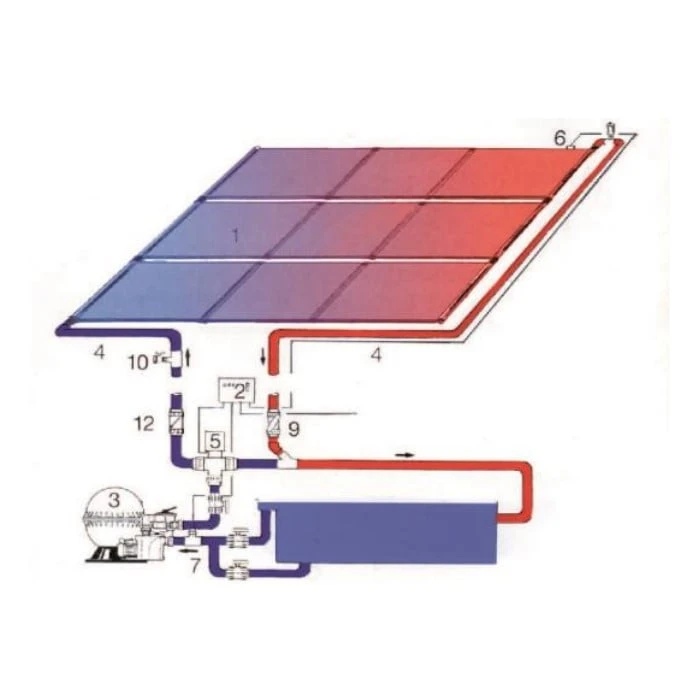

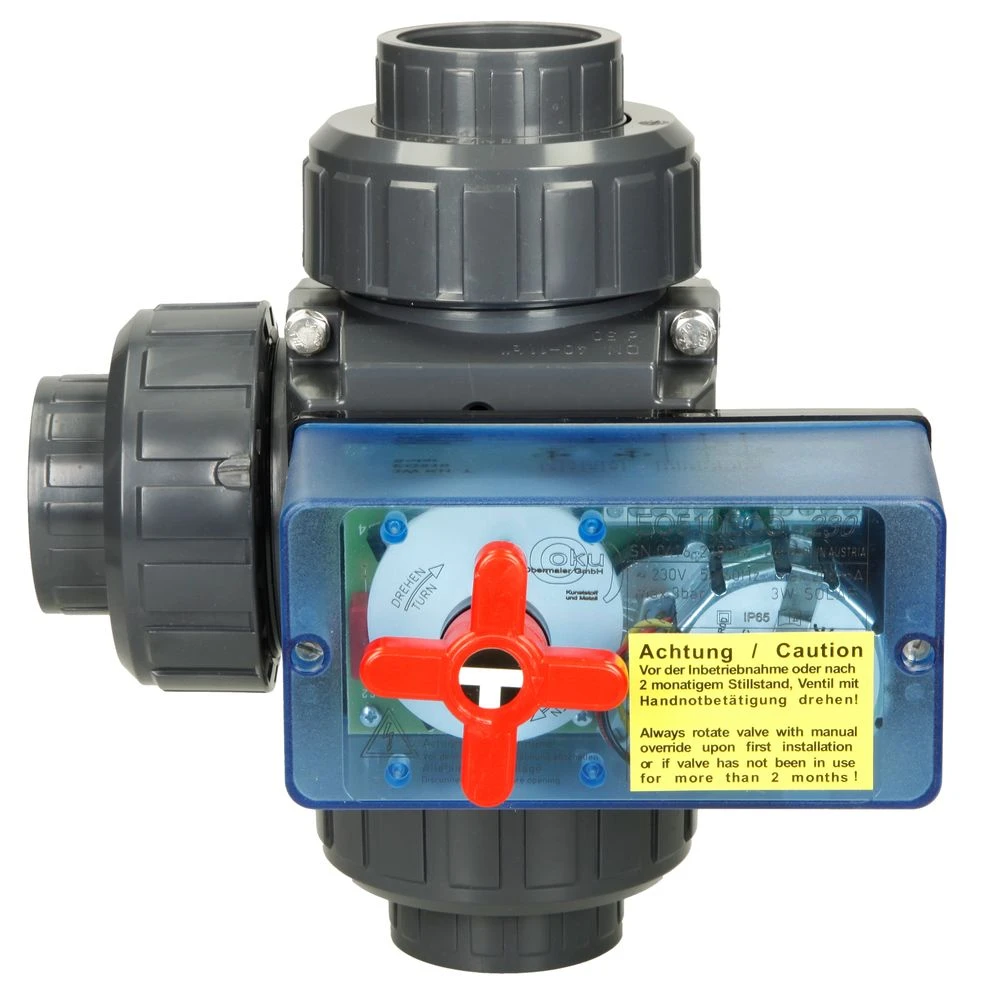

Er zijn 2 montage systemen. Het eerste is een montage en sturing met een Praher automatische 3 weg klep. Is de temperatuur in de collector hoger dan het zwembadwater dan zal deze 3 weg kraan het zwembadwater door uw zonnecollectoren sturen. Het voordeel is een eenvoudiger sturing op de bestaande filterinstallatie. Het nadeel is dat u enkel kan verwarmen als de filterpomp aan het werken is. Wil u langer verwarmen dan moet u de filterpomp langer laten circuleren wat zorgt voor een hoger elektriciteitsverbruik.

TIP : voorzie een bypass over de 3 weg kraan, zo kan u regelen dat niet het volledige waterdebiet van uw filterpomp het water door de collectoren pompt.

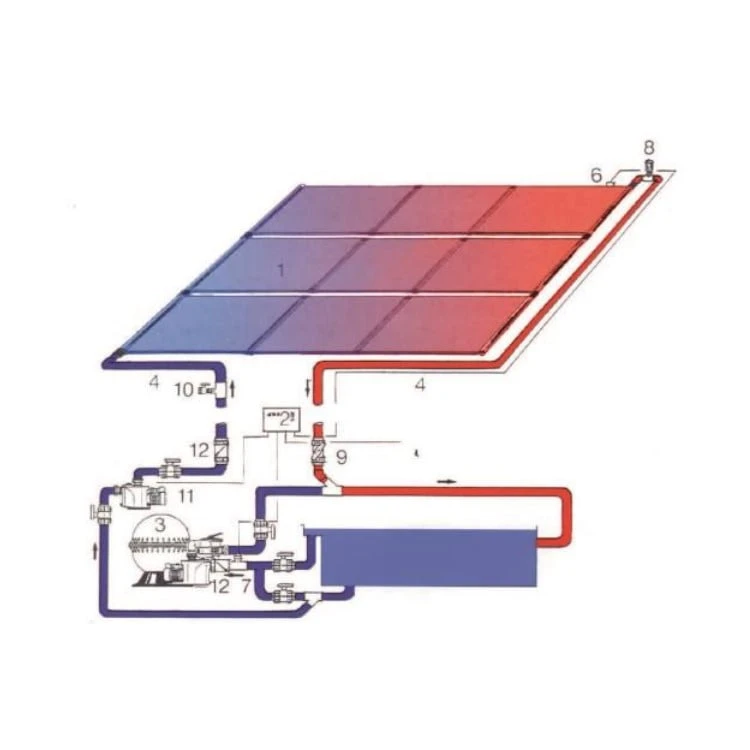

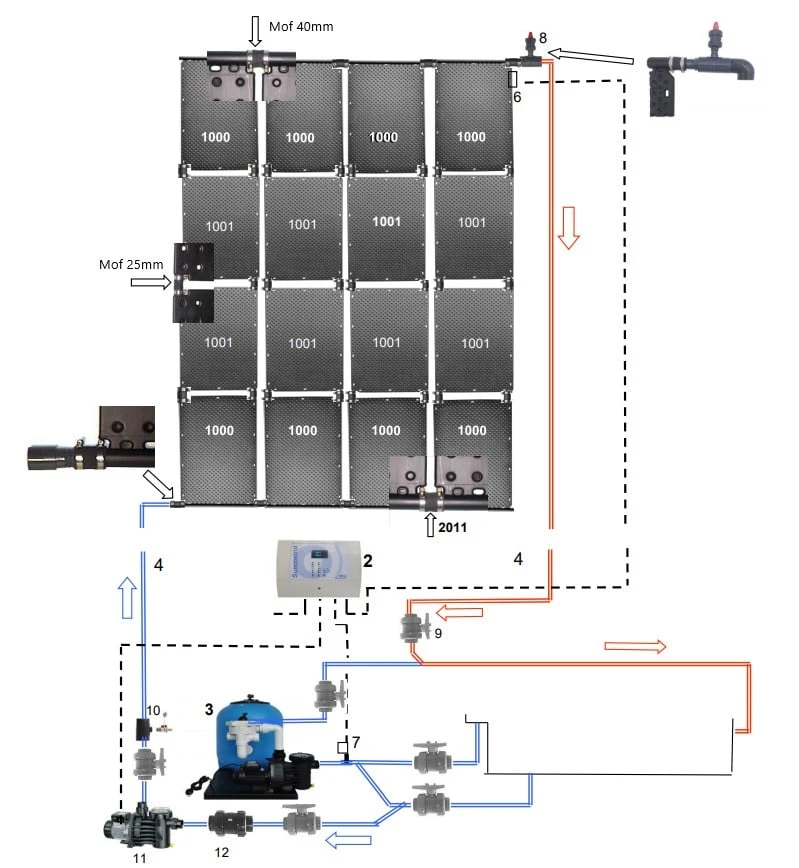

Een tweede methode is met een aparte circulatiepomp. Hierbij kan u dus onafhankelijk van de filterpomp verwarmen, ook wanneer de filterpomp dus bijvoorbeeld niet aan het filteren is. Het voordeel van dit systeem is de aparte sturing en het lagere verbruik van het kleine circulatiepompje. Het nadeel is de ingewikkelde installatie. U zal er moeten op toezien dat er terugslagkleppen gebruikt worden dat het zwembadwater niet in de verkeerde richting door de installatie kan vloeien.

AANDACHT : MAXIMAAL 250 liter per uur per Solabsorber zonnecollector!

VRAGEN? Mail ons voor informatie of voor een offerte : [email protected]
